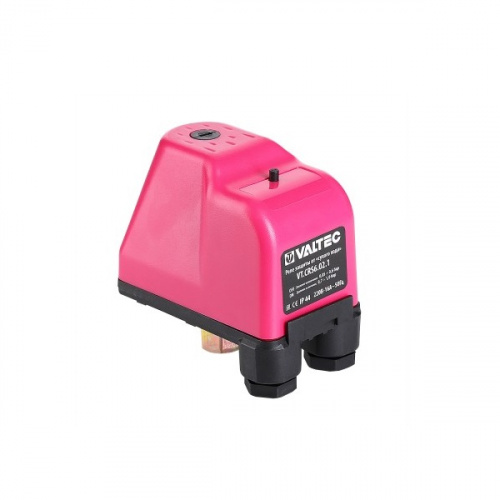

Реле защиты насоса от "сухого хода" CRS-6, 1/4" нак. гайка VALTEC VT.CRS6.02.1

РЕЛЕ ЗАЩИТЫ ОТ «СУХОГО» ХОДА

Реле защиты от «сухого» хода обеспечивает отключение насоса водоснабжения при падении давления воды ниже заданного значения (как правило, это вызвано отсутствием воды в трубопроводе), предохраняя оборудование от перегрева и преждевременного выхода из строя. Запуск насоса после отключения возможен только после нажатия кнопки на корпусе реле и при наличии в системе необходимого давления. Заводская настройка давления выключения составляет 0,1, включения – 0,7 бара. Пользователь может задать собственные значения в диапазонах 0,05–0,6 и 0,7–1,0 бара, соответственно.

Материал контактов реле – серебряно-никелевый сплав, неокисляющийся во влажных условиях. Прибор допускается применять при влажности окружающей среды до 80 %. Класс защитной оболочки – IP44. Максимальная температура перекачиваемой среды – 40 °С. Резьба присоединительного патрубка – внутренняя (накидная гайка), 1/4".

Напряжение питания реле – 220 В (50 Гц). Максимальный ток коммутации – 16 (при индуктивной нагрузке – 10) А. Повысить коммутирующую способность можно, установив магнитный пускатель. Это позволит также применять устройство для управления трехфазным насосом.
Реле присоединяется к нагнетательной линии насоса до первого водопотребляющего прибора. Последовательное включение данного реле и реле давления VT.CRS5.02 обеспечивает полную автоматизацию и защиту насоса водоснабжения.

Назначение и область применения:
1. Реле защиты от сухого хода предназначено для защиты электронасосов
водоснабжения от работы при снижении давления воды ниже установленного
настроечного значения. Значительное падение давления в системе, как
правило, вызвано отсутствием воды в трубопроводах. В таких условиях
(«сухой ход») электронасосы перегреваются и быстро выходят из строя.
2. При последовательном включении реле давления VT.CRS5.02.1 и реле
защиты от «сухого хода» достигается полная автоматизация и защита работы
электронасоса системы водоснабжения.

Принцип действия:
Реле представляет собой двухконтактное коммутационное устройство,
управляющее работой электронасоса водоснабжения. При давлении в системе
выше давления включения контакты реле находятся в замкнутом положении,
по ним ток передаётся к насосу. При падении давления ниже настроечного
значения давления выключения, контакты размыкаются, останавливая насос.
Последующий запуск насоса возможен только после нажатия кнопки на
корпусе реле. При этом давление в системе должно быть выше настроечного
значения давления включения.

Размер: 220 В, 50 Гц, 1/4"

Китай
